Courroie transporteuse à câble d'acier
Courroie transporteuse à câble d'acier général

La courroie transporteuse à câble d'acier peut-être utilisée dans plusieurs applications telles que le charbon, la mine, le port, la métallurgie, l’électricité, l’industrie chimique et autres.

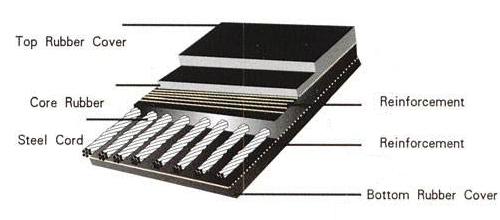

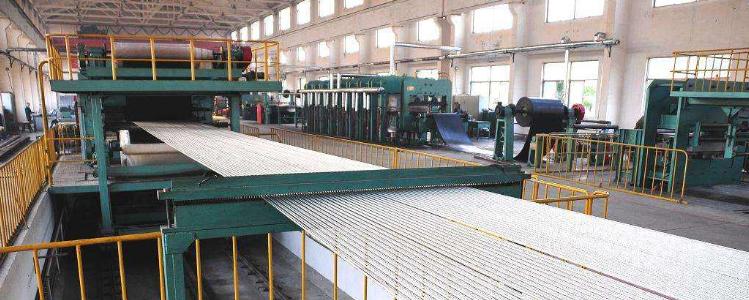

Structure

La carcasse est uniformément arrangée, des cordes en acier galvanisé tordu à gauche et à droite ainsi qu’un noyau en caoutchouc avec une haute propriété d’adhésion. Le caoutchouc du haut et du bas couvre la carcasse pour former la bande transporteuse.

Détails
  • Courroie transporteuse à câble d'acierSérie ST
  • Courroie transporteuse à câble d'acierSérie GX
  • Courroie transporteuse à câble d'acierStructure de la corde en acier
Caractéristiques
  • Haute résistance à la traction, longue durée de vie, faible allongement offrant de courte course. Bonne auge. Idéale pour le transport de charge de longue distance, de large capacité et de vitesse élevée.
  • Le noyau en caoutchouc peut-être complètement imprégné dans les câbles pour offrir une haute propriété d’adhésion entre le caoutchouc et les câbles en acier.
  • Câbles en acier avec une grande résistance à la rouille.
  • Cisaillement et torsion mutuel des câbles en acier sont revives et résistance à la dynamique de fatigue pour augmenter la durée de service des câbles en acier de la bande transporteuse.
Courroie transporteuse à câble d'acier avec axe transversal renforcé

Structure: sur le ou les côtés perpendiculaires au câble en acier est arrangé transversalement les câbles en acier, les câbles de fil métallique, les câbles de fibre, les tissus de fibre ou d’autres couches de renforcement

Caractéristiques: bonne résistance au choc, résistance au déchirement

Les principaux paramètres techniques de la courroie transporteuse à câble en acier GB/T9770
Item ST 630 ST 800 ST 1000 ST 1250 ST 1600 ST 2000 ST 2500 ST 3150 ST 3500 ST 4000 ST 4500 ST 5000 ST 5400
Force de traction longitudinale (N/mm) 630 800 1000 1250 1600 2000 2500 3150 3500 4000 4500 5000 5400
Diamètre nominale max.câble en acier (mm) 3.0 3.5 4.0 4.5 5.0 6.0 7.2 8.1 8.6 8.9 9.7 10.9 11.3
Espace entre câble en acier (mm) 10 10 12 12 12 12 15 15 15 15 16 17 17
Epaisseur de la couverture en haut (mm) 5 5 6 6 6 8 8 8 8 8 8 8.5 9
Epaisseur de la couverture en bas (mm) 5 5 6 6 6 6 6 8 8 8 8 8.5 9
* Referencede la bande de caoutchouc kg/㎡ 18.6 20.3 23.5 25.4 27.0 33.1 36.1 42.5 45.5 46.6 51 59 62
Largeur (mm) Le nombre de câble en acier
800 75 75 63 63 63 63 50 50 50
1000 95 95 79 79 79 79 64 64 64 64 59 55 55
1200 113 113 94 94 94 94 76 76 77 77 71 66 66
1400 133 133 111 111 111 111 89 89 90 90 84 78 78
1600 151 151 126 126 126 126 101 101 104 104 96 90 90
1800 171 143 143 143 143 114 114 117 117 109 102 102
2000 159 159 159 159 128 128 130 130 121 113 113
2200 176 141 141 144 144 134 125 125

Note: pour une bande transporteuse de 100 à 350m, la longueur de la bande nécessaire dépend de l’épaisseur, de la largeur, du transport et des conditions d’installation.

*Le poids de la bande en caoutchouc varie selon l’épaisseur et la densité de la couverture en caoutchouc.

Diamètre min. du rouleau recommandé pour la série ST
Modèle ST 630 ST 800 ST 1000 ST 1250 ST 1600 ST 2000 ST 2500 ST 3150 ST 3500 ST 4000 ST 4500 ST 5000 ST 5400
Diamètre Min. du rouleau (mm) 500 500 630 800 1000 1000 1250 1400 1600 1600 1600 1800 1800
Les principaux paramètres techniques de la courroie transporteuse à câble en acier de la série MT668
Modèle ST/S 630 ST/S 800 ST/S 1000 ST/S 1250 ST/S 1600 ST/S 2000 ST/S 2500 ST/S 2800 ST/S 3150 ST/S 3500 ST/S 4000 ST/S 4500 ST/S 5000 ST/S 5400
Force de traction longitudinale (N/mm) 630 800 1000 1250 1600 2000 2500 2800 3150 3500 4000 4500 5000 5400
Diamètre nominale max. câble en acier (mm) 3.0 3.5 4.0 4.5 5.0 6.0 7.2 7.5 8.1 8.6 8.9 9.7 10.9 11.3
Epaisseur de la couverture en haut (mm) 5.0 5.0 6.0 6.0 6.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.5 9.0
Epaisseur de la couverture en bas (mm) 5.0 5.0 6.0 6.0 6.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.5 9.0
Largeur (mm) Le nombre min de câbles en acier
800 75 75 63 63 63 63 50 50 50 50
1000 95 95 79 79 79 79 64 64 64 64 64 59 55 55
1200 113 113 94 94 94 94 76 76 76 77 77 71 66 66
1400 133 133 111 111 111 111 89 89 89 90 90 84 78 78
1600 151 151 126 126 126 126 101 101 101 104 104 96 90 90
1800 171 171 143 143 143 143 114 114 114 117 117 109 102 102
2000 196 196 159 159 159 159 128 128 128 130 130 121 113 113
2200 216 216 176 176 176 176 141 141 141 144 144 134 125 125 125
Capacité de la couverture en caoutchouc
Item Index
Force de traction ≧15.0Mpa
Allongement à la rupture ≧350%
Perte d’abrasion ≦200mm³
Force d’adhésion du câble en acier
Modèle Force d’adhésion du câble en acier (≧KN/m) Modèle Force d’adhésion du câble en acier (≧KN/m)
Avant vieillissement Après vieillissement Avant vieillissement Après vieillissement
ST/S630 67 50 ST/S2800 134 124
ST/S800 75 69 ST/S3150 143 135
ST/S1000 82 77 ST/S3500 151 140
ST/S1250 90 84 ST/S4000 155 144
ST/S1600 97 90 ST/S4500 168 157
ST/S2000 112 105 ST/S5000 186 175
ST/S2500 130 122 ST/S5400 192 180 192
Les principaux paramètres techniques de la courroie transporteuse à câble en acier de la série GX
GX 630 GX 800 GX 1000 GX 1250 GX 1600 GX 2000 GX 2500 GX 3000 GX 3500 GX 4000 GX 4500 GX 5000 GX 5500
6+7+6 6+7+6 6+7+6 6+7+6 7+9+7 7+9+7 8+11+8 8+12+8 8+12+8 8+13+8 8+14+8 8+14+8 8+15+8
Force de traction longitudinale (N/mm) 630 800 1000 1250 1600 2000 2500 3000 3500 4000 4500 5000 5500
Diamètre nominale max. câble en acier (mm) 4.5 4.5 4.5 4.5 6.0 8.0 7.2 8.3 8.7 9.1 9.7 10.9 11.3
Espacement du câble en acier (mm) 20 17 13.5 11 20 16 17 18 18 17 16 17 17
Epaisseur de bande caoutchouc (mm) 19 19 19 19 23 23 27 28 28 29 30 30 32
*Reference de la bande en caoutchouc kg/m2 21.3 23.9 25 25.7 32.2 33.7 40.2 41.9 43.6 46.6 49.8 51.8 55.9
Largeur (mm) Le nombre de câble en acier
800 38 45 56 69 38 47 44 43
1000 48 56 70 87 48 60 56 53 53 56 60 56 56
1200 68 86 104 58 72 68 64 64 68 72 68 68
1400 100 122 66 84 78 74 74 79 84 79 79
1600 116 140 76 95 90 86 85 90 96 91 91
1800 127 157 86 108 102 96 96 101 107 103 103
2000 142 173 96 120 113 107 107 113 120 114 114
2200 132 125 118 118 125 133 125 125

* Poids de la bande de 1m de long et 1m de large. Le poids de la bande en caoutchouc varie de l’épaisseur et de la densité de la couverture en caoutchouc.

Diamètre min. du rouleau recommandé de la série GX
Modèle GX630 GX800 GX1000 GX1250 GX1600 GX2000 GX2500 GX3000 GX3500 GX4000 GX5000 GX5500
Diamètre Min. du rouleau (mm) 800 800 800 800 1000 1000 1250 1400 1600 1800 1800 2000

En se basant sur les caractéristiques de la couverture en caoutchouc, les types de couverture en caoutchouc disponibles: type ordinaire, retardeur de flamme, résistance au froid, résistance à l’abrasion, résistance à la chaleur, résistance à l’acide, résistance à l’huile, type de haut level et autres.

Les principaux paramètres standards de la courroie transporteuse à câble d'acier
Type Paramètres principaux
Type ordinaire GB/T9770
Type haut level DTN22131 Level X
Type retardeur de flamme MT147 MT6 68
Type Général retardeur de flamme GB/T10822
Type résistance à la chaleur GB/T20021
Type résistance à l’abrasion Perte d’abrasion≦90mm3
Type résistance à l’abrasion et à la chaleur ≦125℃, Perte d’abrasion≦150mm3
Type résistance au froid Température: -20℃－50℃
