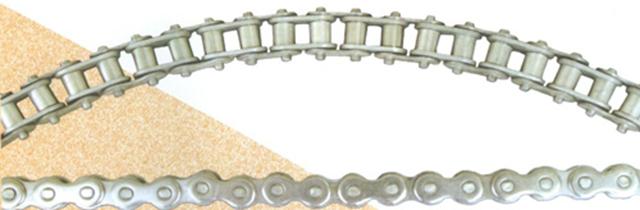

Chaîne à rouleaux, avec nœud latéral

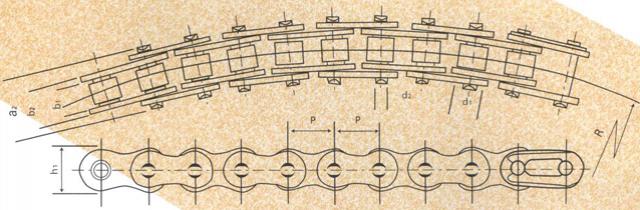

Item Pas Diamètre externe du rouleau Largeur de l’axe intérieur Diamètre de l’axe Hauteur de la plaque Largeur de l’axe extérieur Longueur de l’axe Rayon de courbe Charge admissible Max. Poids Kg/m
Axe P mm d1(max) mm b1(min) mm d2(max) mm h1(max) mm b2(max) mm a2 mm R(min) mm Q(min) daN
40SB 1/2 12.70 7.92 7.85 3.45 12.33 11.18 16.6 356 900 0.57
50SB 5/8 15.875 10.16 9.4 4.37 15.35 13.84 20.8 406 1500 0.98
60SB 3/4 19.05 11.91 12.57 5.08 18.34 17.75 25.7 508 2240 1.42
80SB 1 15.875 15.88 15.75 7.19 24.39 22.61 34.1 711 4090 2.40
