Chaîne à rouleaux, partie supérieure plate

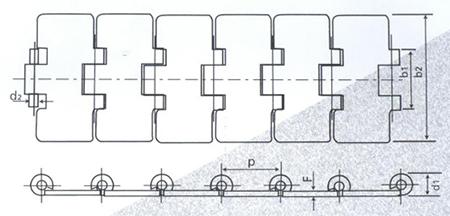

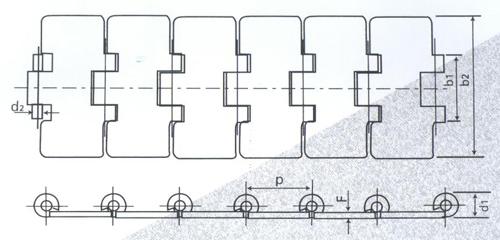

Item Pas Largeur de la plaque Largeur externe de la charnière fixe Diamètre de l’axe Epaisseur de la plaque Diamètre externe de la charnière Charge admissible Max.
ISOGB Pmm d1(max) mm b1(max) mm d2 mm d3(min) mm b2 mm h2(max) mm d2N
Simple charnière C12S 38.1 76.2 42 6 3 13.13 800 625
C13S 82.6(82.0)
C14S 88.9
C16S 101.6
C18S 114.3
C20S 127.0
C24S 152.4
C30S 190.5
Double charnière C30D 38.1 190.5 80.5 6 3 13.13 1600 1250
