Chaîne de convoyage élévatrice

Chaîne de convoyage, élévatrice

La chaîne de convoyage élévatrice est principalement utilisée dans le transport de ciment, l’électricité, la métallurgie, le charbon, la mine, l’industrie chimique, les ports et autres industries. Elle est très appropriée pour le transport de matériau nécessitant différentes procédures incluant la transmission de matériau, le mixage, le tamisage, le broyage, l’affûtage, la combustion, le procédé de fusion, le chargement et le déchargement.

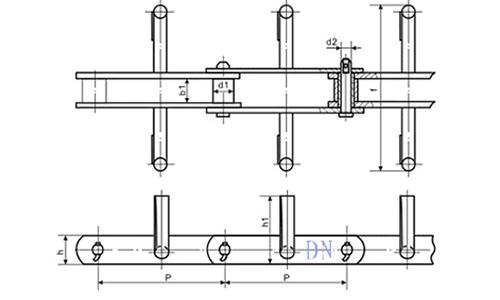

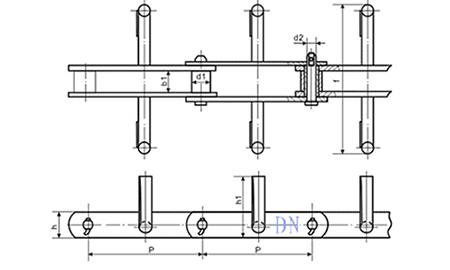

Chaîne de convoyage élévatrice de type FU

Principalement utilisée pour le transport de ciment, l’électricité, la métallurgie, le charbon, la mine, l’industrie chimique, les ports et plusieurs autres industries. Chaîne de convoyage élévatrice de type FU est appropriée pour le transport dans des procédures diverses telles que la transmission de matériau, le mixage, le tamisage, le broyage, l’affûtage, la combustion, le procédé de fusion, le chargement et le déchargement.

Item	Pas	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	Longueur de l’axe１１	Hauteur du crochet de la chaîne h１	Largeur du crochet de la chaîne １２	Charge de traction Ｑ
Item	mm							Kn
FU150	101.6	26.5	27	11.5	70	36	120	100
FU200	152.4	36	36.5	15.5	90	65	170	240
FU270	152.4	36	36.5	15.5	90	85	240	240
FU350	200	44.5	51.8	19.1	120	140	315	312
FU410	200	48.5	57.6	22.2	126	140	370	396
FU500	300	63.5	67.4	31.75	146	180	460	835
FU600	300	70	75	35	170	200	560	900
FU700	300	48.5	57.6	22.2	126	215	670	1100

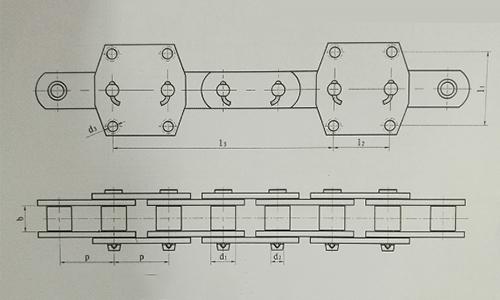

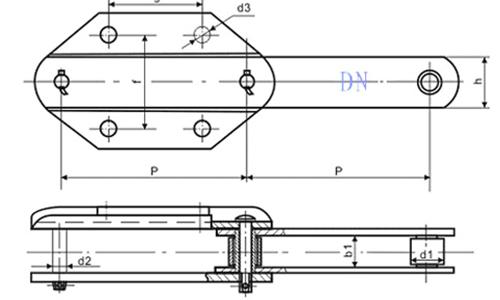

Chaîne de convoyage élévatrice de type NBH

Item	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	Dimensions Trémie				Charge de traction Ｑ
	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	１１	１２	１３	d３	Charge de traction Ｑ
	mm								kN
NBH300	75	34.9	37.1	15.88	80	75	300	14	236
	76.2	35	37	18	80	75	304.8	14	300
	150	35	37	18	80	75	300	14	300
NBH450	100	50	54	26	115	100	400	18	600
NBH450	100	50	57	30	115	100	400	18	720
NBH600	125	57.2	66.7	28	110	125	500	18	650
NBH600	125	60	68	36	140	125	500	18	980
NBH900	150	80	93	42	190	190	600	22	1500

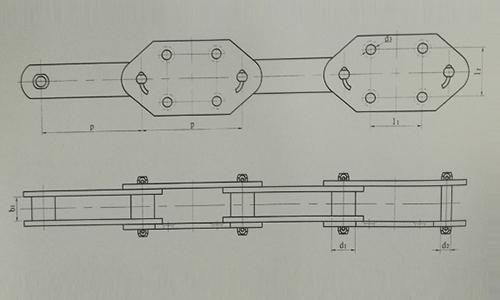

Chaîne de convoyage élévatrice de type NE

Item	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	Dimensions Trémie			Charge de traction Ｑ
	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	１１	１２	d３	Charge de traction Ｑ
	mm							Kn
NE50	152.4	36	36.5	15.5	75	70	14	245
NE100	200	44.5	51.8	19.1	100	80	18	313
NE150	200	48.5	57.6	22.2	100	80	18	396
NE200	250	63.5	67.4	31.75	140	100	18	925
NE300	250	70	75	35	140	100	18	1250

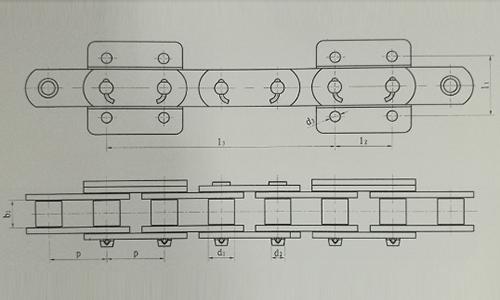

Chaîne de convoyage élévatrice de type NSE

Item	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	Dimensions Trémie				Charge de traction Ｑ
	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	１１	１２	１３	d３	Charge de traction Ｑ
	mm								kN
NSE100	75	36	36.5	15.5	80	75	300	15	275
NSE200	100	44.5	51.8	19.1	105	100	400	18	395
NSE300	100	48.5	57.6	25	105	100	400	18	565
NSE400	125	63.5	67.4	31.75	130	125	500	18	945
NSE500	125	70	75	35	130	125	500	18	1250
NSE600	150	75	82.5	38.5	175	150	600	18	1470
NSE700	150	75	82.5	38.5	175	150	600	18	1470
NSE900	150	75	82.5	38.5	160	150	600	22	1470
NSE1000	150	82	88.6	41.7	160	150	600	22	1500

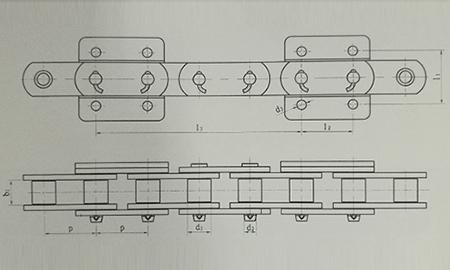

Chaîne de convoyage élévatrice de type SSN

Item	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	Dimensions Trémie				Charge de traction Ｑ
	Pas p	Diamètre du rouleau d１	Largeur interne de l’axe b１	Diamètre de l’axe d２	L1	L2	L3	D3	Charge de traction Ｑ
	MM								kN
SSN75	75	29	30	14.52	75	75	200	14	200
SSN76.2	76.2	35	37	15.88	80	75	304.8	14	220
SSN100	100	52	66.3	27	100	100	400	18	600
SSN125	125	50.8	57	24	110	125	600	22	520
SSN150	150	57.2	66.7	28	140	150	300	22	800
SSN160	160	60	56	30	100	80	320	14	740
SSN200	200	34.9	37.1	16	100	100	400	16	250
SSN250	250	57.2	66.7	28	100	125	500	18	700
SSN300	300	50.8	57	26	140	150	600	22	550
