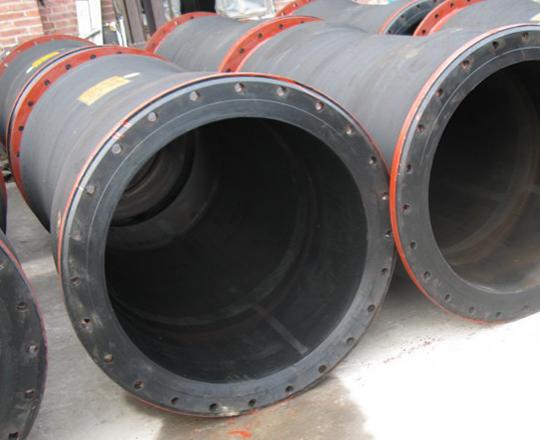

Revêtement caoutchouc

Les matières premières sont importées, telles que le caoutchouc butyle (USA EXXON MOBIL 1066, Japon JSR 268), le caoutchouc naturel (Vietnam SVR 3L), le caoutchouc chloroprène (Japon DENKA M40). En considérant les différents composants, les types de revêtement caoutchouc peuvent-être classés comme ceci: HNR, SNR, IIR et CR. D’après la méthode de vulcanisation, le revêtement caoutchouc peut-être divisé en vulcanisation à presse, en vulcanisation à pression atmosphérique, pré-vulcanisé.

Les revêtements caoutchoucs spéciaux résistants à l’eau de mer, résistants à l’hypochlorite de sodium ou à bas niveau de calcium et magnésium sont disponibles.

Type	Model	Couleur	Propriétés Physiques				Pression de travail MPa	Température de travail Max. ℃	Vulcanisation	Applications
Type	Model	Couleur	Rigidité Hs	Force de traction Mpa	Allongement (%)	Force aveugle du métal	Pression de travail MPa	Température de travail Max. ℃	Vulcanisation	Applications
IIR KI	KI -5	Noir	A57±7	﹥5.88	＞300	＞6kg/cm	≧－0.098	100	Vulcanisation à Presse	type standard, résistant à l’acide sulfurique et à l’acide fluorhydrique
	KI-15	Noir	A62±7	﹥5.88	300	＞6kg/cm			Vulcanistion à pression atmosphérique	Revêtement sur site, d’autres caractéristiques comme le KI-5
	KI -7	Noir	A57±7	﹥5.88	300	＞6kg/cm			Vulcanisation à Presse	Résistant au NaClO, caoutchouc noir
	KI-17	Noir	A62±7	﹥5.88	300	＞6kg/cm			Vulcanistion à pression atmosphérique	Revêtement sur site, d’autres caractéristiques comme le KI-7
	KI-5S	Noir	A52±7	﹥3.92	＞300	＞6kg/cm			Pré-vulcanisé	Vulcanisation par vapeur n’est pas nécessaire. Applicable pour le revêtement sur site sans vapeur.
HNR KH	KH-5	Noir	D80±10	﹥29.00	15-50	80kg/cm2	≧－0.098	100-120	Vulcanisation à Presse	Résistant à la corrosion sous une haute température (dispositif d’électrolyse de mercure, dispositif de traitement de l’eau, HCI, CI, dispositif de recyclage d’alcool)
	KH-7	Noir	D75±10	﹥19.60	＞10	80kg/cm2		85	Vulcanisation à Presse	Type standard, résistant à l’acide (acide hydrochlorique, acide sulfurique dilué), résistant à la base, résistant à l’eau salée, grande flexibilité et résistant à l’impact
	KH-7I	Noir	D75±10	﹥19.60	30-60	80kg/cm2			Vulcanisation à Presse	Type standard, HNR, bas niveau de Ca et Mg composant ion. Applicable aux navires et aux pipelines avec des unités d’ionique dans la membrane de soude caustique
	KH-8	Noir	D80±10	﹥19.60	30-60	80kg/cm2			Vulcanisation à Presse	Conçu spécialement avec une résistance au fluor
	KH-15	Noir	D70±10	﹥14.70	＞5	40kg/cm2			Vulcanisation à pression atmosphérique	Revêtement sur site, résistant aux solvants organiques légers, résistant au SO
	KH-16	Noir	D70±10	﹥14.70	1-30	40kg/cm2		85	Vulcanisation à pression atmosphérique	Plastification sur SNR en tant que revêtement intermédiaire. Revêtement sur site
	KH-20	Noir	D75±10	﹥14.70	1-30	40kg/cm2			Vulcanisation à pression atmosphérique	Bas niveau de Ca et de Mg composant ion. Applicable aux navires et pipeline avec des unités d’ionique dans la membrane de soude caustique. Revêtement sur site.
	8501	Noir	D80±10	﹥14.70	﹥10	60kg/cm2			Vulcanisation à Presse	Caoutchouc rigide, dispositif de traitement des eaux
Caoutchouc Semi-rigide	8502	Noir	D60±10	﹥10	≧30	≧6.0	≧0.98	85	Vulcanisation à Presse	Coutchouc standard semi-rigide, Applicable au nucléaire et dans les centrales nucléaires ainsi que les dispositifs de traitement des eaux.
SNR KR	KR-4	Noir	D42±7	﹥15.7	＞500	＞6kg/cm	≧－0.098	85	Vulcanisation à Presse	Résistant à l’abrasion
